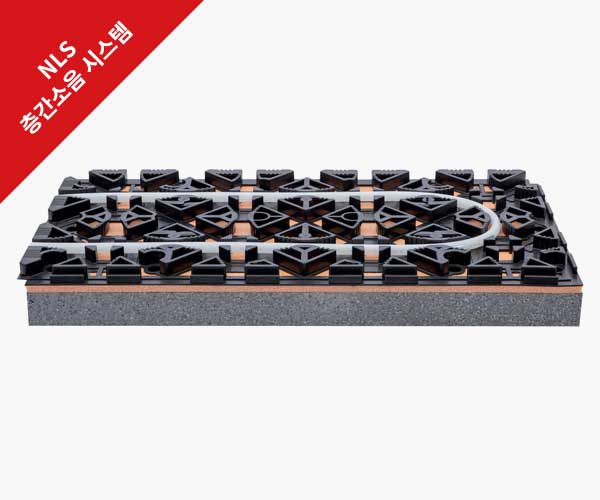

소리-엔 10 시리즈
NLS 반건식 층간소음 시스템
-
요약정보
단열재, 층간소음완충재 기포Co.C 3종의 공종을 NLS의 소리-엔 층간소음 패널이 한번의 공종으로 해결할 수 있는 발명특허 제품
기포콘크리트가 필요 없는 반건식 층간소음 시스템
본문
소리-엔 10 특징
- 법적 층간소음 충족
- 기포콘크리트 불필요
- 크랙방지를 위한 메쉬 형태 패널
- 난방코일 작업 시 U핀 및 보호메쉬 불필요
- 타 공종 병행 작업 가능
- 방통 설계 두께별 생산가능

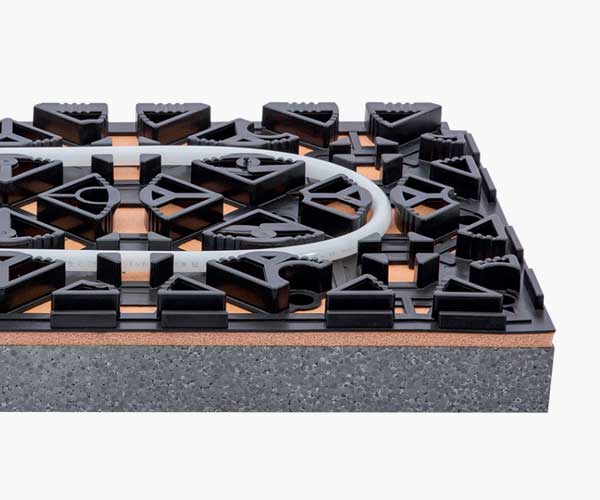

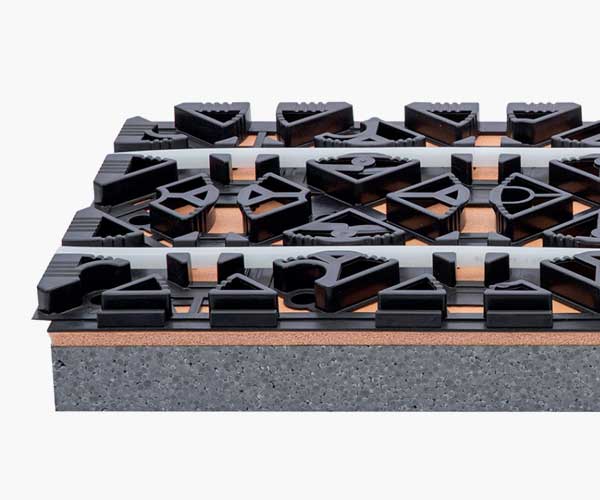

소리-엔 10 단면구조
소리-엔 10 시리즈 구성
| No. | 모델명 | 용도 | 두께(mm) | |
|---|---|---|---|---|
| 패널 | 방통몰탈 | |||
| 1 | 소리-엔 10-20 | 80 방통용 | 50 | 패널 위 30mm 이상 / 패널 포함 50mm 이상 |
| 2 | 소리-엔 10-30 | 90 방통용 | 60 | |
| 3 | 소리-엔 10-40 | 100 방통용 | 70 | |
| 4 | 소리-엔 10-50 | 110 방통용 | 80 | |
| 5 | 소리-엔 10-60 | 120 방통용 | 90 | |
| 6 | 소리-엔 10-70 | 130 방통용 | 100 | |
| 7 | 소리-엔 10-80 | 140 방통용 | 110 | |
| 8 | 소리-엔 10-90 | 150 방통용 | 120 | |
| 9 | 소리-엔 10-100 | 160 방통용 | 130 | |
층간소음 시스템 시공
-
1
측면 완충재(방통 테이프) 부착
벽 하단부 방통선에 맞추어 부착 한다.
벽을 타고 내려가는 층간소음을 줄이기 위한 용도
-
2
층간소음패널 조
벽 측면완충재와 밀착하여 조립한다.
끝 부분이 남거나 모자라면 재단하여 맞춘다.
설치 후 틈이 발생하는 부분이 있으면 몰탈이 흘러 들어가지 않도록 우레탄 폼으로 꼼꼼히 매워준다.
-
3
엑셀(난방) 파이프 시공
난방코일은 가능한 연결하지 않아야 한다.
난방코일 배관은 1분배당 4평 이하로 하는 것이 좋다. -
4
마감(방통몰탈)시공
마감(방통몰탈)은 패널 위로 30mm 이상 시공 합니다.
-
5
미장마감
-
층간소음성적서
층간소음성적서
패널결합구조
바닥구조 특허증
층간소음 방지부재와 이를 이용한 시공방법
조립식 패널 특허증
NLS 층간소음 패널 시험성적서
(주) 한국소음진동 시험성적서
(주) 한국소음진동 시험성적서
대한주택공사 시험성적서
유사디자인등록증
디자인등록증
디자인등록증
디자인등록증
디자인등록증
