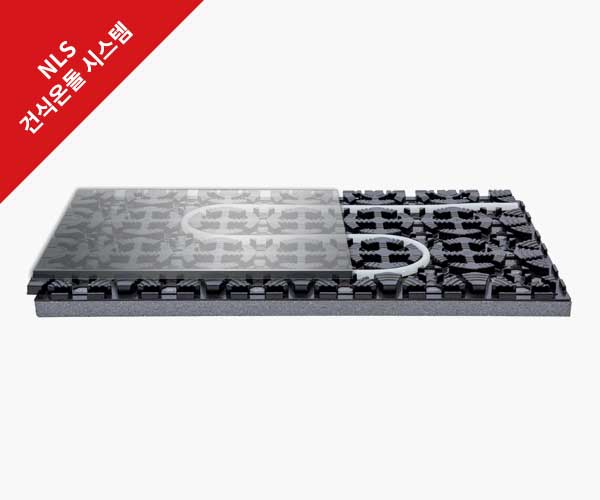

NLS 건식온돌 시스템

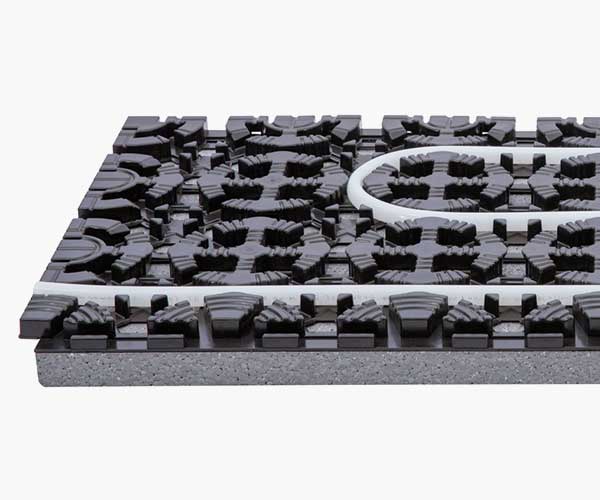

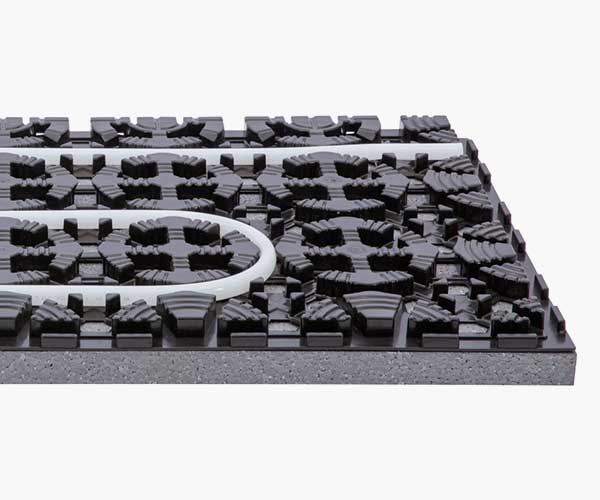

건식 패널
-
요약정보
콘크리트가 필요없는 공법 (단열재+건식온돌 패널/일체형)
환경에 따라 최소 30~60% 이상 난방비 절감
퍼즐형 조립 공법으로 숙련된 기술이나 많은 인력 없이도 시공이 가능
난방 파이프 규격은 12A 전용 / 난방 파이프 간격 150mm
본문
NLS 건식온돌 SYSTEM
최종 마감재의 선택에 따른 시공 자재와 시공 방법
1. 강마루 외 타일 시공 시
2. 조립식 강화마루 시공 시
3. 장판 외 데코타일 시공 시
NLS 건식온돌 자재 구성
| 구분 | No. | 모델명 | 용도 | 규격(mm) |
|---|---|---|---|---|
| 건식온돌 패널 | 1 | NLS DS 9300N | 리모델링용 | 450 x 900 x 30T |
| 2 | NLS DS 9400N | 다용도 | 450 x 900 x 40T | |
| 3 | NLS DS 9500N | 다용도 | 450 x 900 x 50T | |
| 기타자재 | 4 | 방열(열전도)판 | 열전도 | 610 x 910 |
| 5 | 무기질 보드 | 본드시공용 | 1220 x 2440 | |
| 6 | XL-파이프 | 난방코일 | 12A | |
| 7 | 테두리보강재(엣지) | 테두리보강재 | 50m / BOX | |
| 8 | 분배기 | 온수분배 | 12A전용 | |
| 9 | AL-테이프 | 테이핑 | 100m |
건식온돌 시스템 시공
-
1
테두리 보강재(엣지) 시공
벽 테두리 부분 전체에 테두리 보강재(엣지)를 설치합니다.
-
2
건식온돌 패널 시공
패널을 끝 부분을 포개어 조립한다.
끝 부분이 남거나 모자라면 재단하여 맞춘다.
-
3
엑셀(난방) 파이프 시공
난방코 일배관은 1분배당 4평 이하로 하는 것이 좋다.
-
4
방열판(강화마루용) 시공
강화 마루 적용 시 방열판 1벌(1P) 시공
-
5
방열판(장판용) 시공
장판이나 데코타일 적용 시 방열판 2벌(2P) 격자로 시공
-
6
건식온돌 완성
층간소음성적서
층간소음성적서
패널결합구조
바닥구조 특허증
층간소음 방지부재와 이를 이용한 시공방법
조립식 패널 특허증
NLS 층간소음 패널 시험성적서
(주) 한국소음진동 시험성적서
(주) 한국소음진동 시험성적서
대한주택공사 시험성적서
유사디자인등록증
디자인등록증
디자인등록증
디자인등록증
디자인등록증
